Para a maioria dos instrumentos, luminárias e caixas de sensores que precisam manter seu desempenho de cores por anos sem recalibração, filtros de vidro de absorção seletiva geralmente superam filtros de revestimento de película fina em estabilidade angular, resiliência térmica e durabilidade mecânica . Um filtro de vidro de absorção seletiva funciona através do próprio material a granel, de modo que o efeito de filtragem não depende muito do ângulo em que a luz atinge a superfície e não se desgasta como acontece com um filme depositado ao longo do tempo. Os filtros de revestimento óptico ainda mantêm uma vantagem quando um projeto exige uma banda passante extremamente estreita, uma inclinação de corte acentuada ou uma combinação de comprimentos de onda que o vidro colorido simples não consegue alcançar por si só. As seções abaixo abordam o raciocínio físico, o comportamento espectral e os critérios práticos de seleção por trás dessa resposta, incluindo vários gráficos de comparação e uma pequena lista de verificação do comprador perto do final.

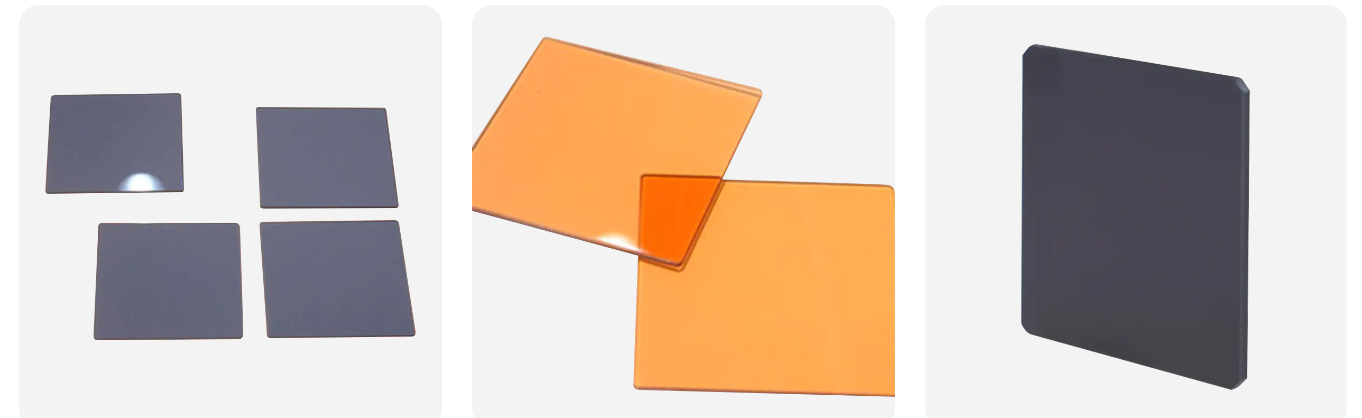

Um filtro de vidro de absorção seletiva é um pedaço de vidro óptico formulado para remover uma banda de comprimento de onda específica de um feixe de luz, deixando passar as bandas circundantes com perda mínima. Os fabricantes alcançam esse efeito derretendo íons metálicos ou partículas coloidais finas diretamente no lote de vidro e, em seguida, ajustando a composição do vidro e qualquer tratamento de superfície para que a peça acabada absorva uma parte escolhida do espectro visível ou infravermelho próximo. A base física está no nível do elétron: quando fótons de uma determinada energia atingem o vidro dopado, essa energia corresponde à lacuna entre os estados dos elétrons nos íons adicionados, de modo que esses fótons são absorvidos em vez de transmitidos. Todos os outros comprimentos de onda que não correspondem a essa lacuna de energia continuam através do vidro praticamente inalterados, o que dá a esse tipo de filtro de vidro de absorção de luz visível seu perfil espectral limpo e repetível.
Abordagens comuns de dopagem usadas na produção de vidro
Atualmente, três famílias de dopagem cobrem a maior parte da procura comercial, cada uma dirigida a uma parte diferente do espectro.
Íons metálicos de transição, como cromo e cobre, produzem um filtro de vidro de absorção seletiva verde com um pico de transmissão aproximadamente entre 500 e 560 nanômetros, enquanto puxam a luz azul violeta e vermelha.
As combinações de manganês, titânio, cobalto e neodímio produzem vidro em tom roxo que absorve fortemente na região verde e amarela do espectro médio, deixando passar o violeta, o azul e parte da faixa vermelha.
Formulações especializadas construídas como um filtro óptico de vidro absorvente de UV cortam comprimentos de onda mais curtos próximos a 365 nanômetros e abaixo, enquanto passam a banda visível com uma resposta plana e uniforme.
Além do trabalho com luz visível, um fabricante de filtro de vidro transmissor de infravermelho pode dopar o mesmo sistema de vidro base para passar energia infravermelha próxima enquanto bloqueia a luz visível, o que é útil em janelas de sensores que precisam rejeitar a interferência da luz ambiente.
O que én Optical Coating Filter Is And How Its Principle Differs
Um filtro de revestimento óptico começa como um substrato transparente, geralmente vidro simples ou sílica fundida, sobre o qual muitas camadas extremamente finas são depositadas, uma de cada vez, dentro do equipamento de deposição a vácuo. Cada camada carrega um índice de refração diferente, e a pilha é projetada de forma que a luz refletida entre as camadas interfira construtivamente em comprimentos de onda destinados a serem bloqueados e destrutivamente em comprimentos de onda destinados a passar. Este é fundamentalmente um efeito de interferência e não um efeito de absorção, que é a principal distinção que o separa de um filtro de vidro de absorção seletiva.
Famílias de revestimentos comuns no uso diário
Pilhas dicróicas que refletem uma faixa de cor enquanto transmitem outra.
Revestimentos de passagem de banda estreita construídos para uma única janela de comprimento de onda estreita.
Revestimentos de entalhe projetados para rejeitar uma faixa estreita enquanto passam tudo ao seu redor.
Como o comportamento de filtragem depende do comprimento exato do caminho que a luz percorre através de cada camada, a curva de transmissão de um filtro de revestimento muda para comprimentos de onda mais curtos à medida que o ângulo da luz que entra aumenta. Um revestimento classificado para um corte preciso na incidência normal pode desviar vários nanômetros do alvo quando a luz chega até mesmo em um ângulo moderado, o que é importante em sistemas ópticos compactos, onde os raios raramente viajam em uma única linha reta.
Principais diferenças entre as duas tecnologias de filtro
A tabela abaixo alinha ambas as tecnologias nas propriedades físicas que mais frequentemente decidem qual delas se adapta a um determinado projeto.
Tabela 1. Comparação física e de desempenho entre filtros de vidro de absorção seletiva e filtros de revestimento óptico.
Parâmetro
Filtro de vidro de absorção seletiva
Filtro de revestimento óptico
Princípio de funcionamento
Absorção a granel através de vidro dopado
Interferência de filme fino em um substrato
Sensibilidade de ângulo
Muito baixo
Perceptível em ângulos amplos
Nitidez da borda de corte
Inclinação gradual e natural
Pode ser projetado muito íngreme
Sensibilidade Térmica
Baixo em intervalos normais
Moderado, dependente da camada
Delaminação ou risco de desgaste
Nenhum, a propriedade fica no material a granel
Possível sob umidade ou abrasão
Método de personalização
Ajuste a composição do vidro e o nível de dopagem
Ajuste a contagem e espessura da camada
Comparação de desempenho entre cinco parâmetros ópticos principais
O gráfico horizontal abaixo pontua ambas as famílias de filtros em uma escala relativa de zero a cem em cinco parâmetros que os engenheiros ópticos verificam com mais frequência durante a seleção do componente. Essas pontuações refletem o comportamento típico observado em amostras de produção comuns, e não em qualquer relatório de teste único.
A independência do ângulo e a consistência da cor a longo prazo mostram a maior lacuna , e é por isso que os filtros de vidro de absorção seletiva continuam sendo uma escolha comum para visores, lentes de grande abertura e qualquer caixa onde a luz raramente atinge o filtro diretamente.
Comportamento de transmissão espectral de um filtro de vidro de absorção seletiva verde típico
O gráfico abaixo traça uma curva de transmissão representativa para um filtro de vidro de absorção seletiva em tom verde dopado com íons de cromo e cobre. A transmissão aumenta rapidamente quando o comprimento de onda se aproxima de 480 nanômetros, atinge um pico amplo entre 500 e 560 nanômetros e depois diminui suavemente no lado do comprimento de onda longo. Essa subida e descida suaves são características do vidro de absorção em massa e é uma das razões pelas quais esses filtros produzem uma reprodução de cores natural e uniforme, em vez da saída com bordas mais duras, típica de uma pilha de revestimento estreita.
Como a curva se inclina gradualmente, em vez de cair em uma linha quase vertical, pequenas variações de fabricação na espessura do vidro ou na concentração de dopagem alteram o pico apenas ligeiramente, mantendo a consistência de cores de lote a lote dentro da tolerância para a maioria das aplicações de instrumentos e iluminação.
Onde os filtros de vidro de absorção seletiva são usados em todas as indústrias
A demanda por um filtro de vidro para seleção de comprimento de onda abrange vários setores, e a participação relativa abaixo reflete a ordem de grandeza típica observada nas atuais ordens de produção.
Notas de aplicação representativas
Óptico instruments including fluorescence microscopes, DNA sequencers and spectrometers rely on an optical absorption glass filter for sensors to strip stray light before it reaches the detector.
Industriais processes such as semiconductor lithography and UV curing use absorption glass as a stable window material that limits heat build up on sensitive substrates.
A iluminação de palco e fotográfica usa vidro de absorção colorido para moldar a cor visível enquanto impede que a radiação infravermelha de calor atinja o objeto iluminado.
Os vidros arquitetônicos e automotivos usam camadas de absorção coloridas para reduzir o ganho de calor solar, mantendo um nível de luz interior confortável.
Médico and biochemical instruments depend on consistent spectral response for accurate readings across repeated testing cycles.
Gráfico de radar de comparação multidimensional
Seis dimensões são mais importantes ao pesar um filtro de vidro de absorção seletiva contra um filtro de revestimento para um novo design. O gráfico de radar abaixo representa ambas as tecnologias na mesma escala para que as compensações sejam visíveis à primeira vista.
Os filtros de revestimento ampliam ainda mais a seletividade espectral e a flexibilidade de fabricação , uma vez que um processo de deposição pode atingir uma combinação incomum de comprimentos de onda que nenhuma fórmula de vidro atinge por si só. O vidro de absorção amplia ainda mais a independência do ângulo, a estabilidade térmica e a consistência a longo prazo, o que explica por que permanece comum em caminhos ópticos fixos que permanecem em serviço por muitos anos.
Estabilidade ambiental e durabilidade a longo prazo em condições reais
Os filtros de vidro de absorção seletiva carregam suas propriedades ópticas dentro do próprio material, de modo que arranhões leves na superfície ou exposição à umidade não alteram a faixa de comprimento de onda que absorvem, apenas sua clareza física se o dano se tornar grave. Os filtros de revestimento carregam suas propriedades ópticas em uma pilha de camadas com apenas alguns mícrons de espessura, o que significa que a entrada de umidade, a limpeza repetida, a ciclagem térmica ou a exposição prolongada aos raios UV podem afrouxar ou oxidar gradualmente as camadas individuais. Uma vez que uma camada muda, mesmo que ligeiramente, todo o padrão de interferência muda com ela, alterando o comprimento de onda de corte efetivo ao longo do tempo.
Onde essa diferença aparece mais
Vidros arquitetônicos externos, vidros automotivos expostos ao sol direto e equipamentos industriais operando perto de fontes de calor são os ambientes onde a lacuna entre as duas tecnologias se torna mais visível ao longo de um período de serviço de vários anos. Os instrumentos de sala limpa e de laboratório mantidos em um ambiente controlado apresentam uma diferença prática menor, embora a sensibilidade do ângulo ainda favoreça o vidro de absorção sempre que o caminho óptico não estiver perfeitamente colimado.
Pontos de estresse típicos verificados durante a avaliação
Os compradores geralmente realizam suas próprias verificações de ciclo térmico, verificações de absorção de umidade e repetidas verificações de limpeza em peças de amostra antes de se comprometerem com uma ordem de produção, uma vez que esses três pontos de tensão revelam a maior parte da diferença prática entre o vidro a granel e uma pilha de revestimento depositado.
Opções de personalização para filtros de vidro de absorção seletiva
Os compradores que adquirem um filtro de vidro de absorção seletiva personalizado normalmente partem de uma curva de transmissão alvo, em vez de uma peça fixa do catálogo. Um fornecedor de filtro de absorção de vidro óptico colorido pode ajustar diversas variáveis para atingir essa curva.
Tipo e concentração de dopagem para mover a banda de absorção em direção a um comprimento de onda alvo específico.
Espessura do vidro, uma vez que a profundidade de absorção segue o comprimento do caminho óptico através do material.
Acabamento de superfície e tratamento de bordas para montagem dentro de uma caixa específica ou módulo sensor.
Construções combinadas que combinam um núcleo de vidro de absorção com uma fina camada anti-reflexo, úteis quando um projeto deseja a estabilidade do vidro de absorção com transmissão geral ligeiramente superior.
As solicitações encaminhadas para uma linha de vidro de filtro óptico de comprimento de onda personalizado, um relacionamento com fabricante de filtro de vidro de transmissão infravermelha ou um fornecedor de vidro de filtro óptico absorvente que pode manter tolerância estreita de lote a lote geralmente se movem mais rápido quando o comprador compartilha uma curva de transmissão alvo, a faixa de temperatura operacional e as dimensões físicas de montagem antecipadamente.
Histórico de fabricação por trás de filtros de vidro de absorção seletiva confiáveis
Nantong Xiangyang Optical Element Co., Ltd produz vidro óptico colorido e incolor desde 1996 em uma instalação de dez mil metros quadrados na província de Jiangsu. A divisão de componentes ópticos concentra-se em filtros de vidro óptico colorido que cobrem as regiões ultravioleta, visível, infravermelho próximo e infravermelho, executando bem mais de cem tipos de vidro através de linhas de processamento equipadas com equipamentos dedicados de retificação óptica, polimento e teste espectral. A produção desta divisão atinge instrumentos ópticos, instrumentos médicos e bioquímicos, equipamentos analíticos, eletrônica, aviação e vários institutos de pesquisa e universidades.
Uma divisão separada de vidro plano lida com serigrafia de vidro e têmpera para painéis de controle, caixas de eletrodomésticos e componentes de interruptores, o que mantém a empresa familiarizada com vidro óptico de precisão e processamento de vidro de produção em massa sob o mesmo teto. Para uma equipe de projeto que compara um fabricante de filtro de vidro de absorção seletiva com um fabricante de vidro de filtro óptico em toda a China, esta combinação de equipamento de teste óptico dedicado e um longo histórico de produção é um dos sinais práticos que vale a pena verificar durante a avaliação do fornecedor.
Como escolher entre filtros de absorção seletiva e filtros de revestimento para um projeto
Uma pequena lista de verificação ajuda a restringir a decisão antes de solicitar amostras.
Mapeie a banda de comprimento de onda necessária e verifique se um tipo de vidro colorido padrão já a cobre de perto.
Confirme a faixa de ângulos de incidência que o filtro verá no caminho óptico real, não apenas no centro do design.
Observe o ambiente operacional, incluindo umidade, variações de temperatura e exposição a raios UV externos.
Decida quão íngreme a borda de corte precisa ser, já que uma banda passante muito estreita ainda pode exigir uma solução de revestimento.
Planeje a vida útil esperada e quão difícil seria a recalibração ou substituição quando a unidade for implantada em campo.
Os projetos que atendem a maioria dos requisitos acima em favor da estabilidade e da simplicidade normalmente optam por um filtro de vidro de absorção seletiva, enquanto os projetos que precisam de uma borda espectral excepcionalmente estreita ou íngreme muitas vezes acabam especificando um filtro de revestimento ou uma combinação de ambas as tecnologias dentro do mesmo caminho óptico.
Perguntas frequentes sobre filtros de vidro de absorção seletiva
Q1: O que é um filtro de vidro de absorção seletiva
É um vidro óptico formulado com íons metálicos ou partículas coloidais para absorver uma faixa de comprimento de onda escolhida enquanto transmite a luz circundante com pouca perda.
Q2: Como um filtro de vidro de absorção bloqueia comprimentos de onda específicos
Os íons dopados dentro do vidro absorvem fótons cuja energia corresponde a uma transição interna de elétrons, removendo essa faixa de comprimento de onda e deixando outros comprimentos de onda praticamente inalterados.
Q3: Qual é a diferença entre filtros de absorção e filtros de interferência
Os filtros de absorção removem a luz através do material de vidro, enquanto os filtros de interferência usam finas camadas depositadas que refletem e cancelam comprimentos de onda indesejados por meio de interferência óptica.
Q4: Por que usar filtros de vidro coloridos em vez de filtros revestidos
O vidro colorido mantém sua resposta espectral estável em amplos ângulos de visão e resiste à degradação gradual da camada que pode afetar uma superfície revestida ao longo de anos de uso.
Q5: Para que são usados os filtros de absorção seletiva
Os usos comuns incluem sensores ópticos, sistemas de visão artificial, equipamentos de espectroscopia e instrumentos médicos que precisam de uma resposta espectral estável e repetível.
Q6: Qual filtro óptico é adequado para proteção UV
Um filtro óptico de vidro absorvente de UV formulado para cortar comprimentos de onda mais curtos é geralmente a opção mais simples e estável para proteção UV contínua.
Q7: Os filtros de vidro de absorção podem ser personalizados
Sim, o tipo de dopagem, a concentração, a espessura e o acabamento superficial podem ser ajustados para atingir uma curva de transmissão alvo para um projeto específico.
